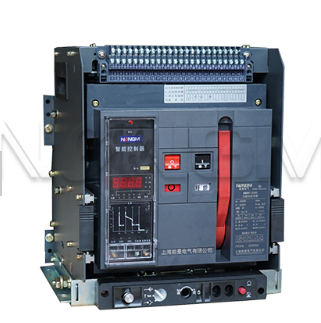

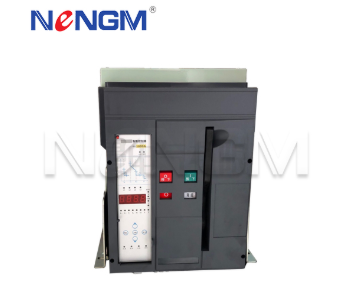

萬能式斷路器機械聯鎖的應用為了適應線路供電時的不停電要求，現在雙電源轉換裝置使用率越來越高。為了防止兩臺電源開關同時對負載供電，造成嚴重后果，必須設置機械聯鎖?，F在各個廠家所推出的一般萬能式斷路器均可以提供機械聯鎖裝置，但由于認識不夠充分，所以在應用中會(huì )出現各種無法滿足的要求。本文萬能式斷路器機械聯鎖的結構型式，方式、及典型線路應用作以簡單介紹，僅供參考。

機械聯鎖的基本原理及結構型式

**類：自鎖。防止斷路器自身合閘的操作機械聯鎖裝置。鎖定斷路器的操作機構的合閘按鈕，以達到不能合閘的要求。有斷開位置鎖和掛鎖等多種方式。

第二類：斷路器的相互機械聯鎖裝置。適用于兩臺或三臺斷路器之間的機械聯鎖裝置。聯鎖裝置利用斷路器操作機構來達到要求。分杠桿聯鎖(見圖1)和鋼纜聯鎖機構(見圖2)兩種。

杠桿聯鎖通常用于斷路器垂直布置場合，要求斷路器之間底板安裝垂直間距不大于900mm(具體間距數據各個廠家不盡相同)。用杠桿聯鎖的三臺垂直安裝斷路器。如兩臺斷路器聯鎖只需去除最上面的斷路器。

鋼纜聯鎖通常用于斷路器水平布置或垂直布置場合。由于它的連接是采用軟鋼絲(自行車剎車鋼絲)，考慮到這種鋼絲長度超過一定值時，它的抗張強度等要發生變化，所以要求斷路器之間距離不超過2m,R≥120mm(通常用于兩臺斷路器之間)。

上述萬能式斷路器機械聯鎖裝置不僅適用于抽屜式斷路器，同時適用于固定式斷路器;不僅適用于四極斷路器，同時適用于三極斷路器。

一般情況下，用戶只要注明聯鎖方式，各廠家都會(huì )根據要求經過調試后，隨斷路器帶齊所需附件。

個例分析

用戶的要求為：①1QF和2QF、3QF和4QF斷路器各分別機械聯鎖;②1QF、2QF配兩鎖一鑰匙，3QF、4QF配兩鎖一鑰匙，所配鑰匙不能相同。

以上要求：我們把它分為三項來看：①分別是兩臺斷路器機械聯鎖;②要求配置兩鎖一鑰匙;③最后，我們看看具體的運行方式。

單純的看前兩項要求，做為斷路器生產廠家，萬能式斷路器(智能型)都可以滿足。第三項運行方式，序1、序2、序3、序4這是兩組分別是兩臺斷路器聯鎖的基本運行方式，這點各廠家都可以做到。但是運行方式序5中，要實現用戶所列的三項要求是做不到的：①對于1QF、2QF兩臺斷路器機械聯鎖均為合閘狀態，這是不能做到的。如果可以做到的話，也就失去了聯鎖的意義;②對于單獨要求配兩組兩鎖一鑰匙，鑰匙不能相同，也是不能實現的，簡單的來說，序5就是要求一把鑰匙同時打開兩把鎖，肯定是做不到的。

所以作為工程設計人員必須做一些改進：筆者認為可以在以下幾種方式下進行改進：

⑴方式一：取消運行方式序5的要求。

⑵方式二：取消1QF、2QF機械聯鎖的要求，1QF、2QF配置一鎖一鑰匙;

⑶方式三：取消1QF、2QF機械聯鎖的要求，兩組兩鎖一鑰匙鑰匙相同，簡單來說就是四把鎖兩把鑰匙(鑰匙通用)，這樣當然是可以的。
