回用途及適用范圍

產品概述：自重復過欠壓延時保護器是我公司根據市場需求開發的新一代產品。該保護器設計合理，由進口部件和國內部件組裝，采用先進技術制造。本產品能快速可靠地切斷高壓脈沖和欠壓電源，保護家用電器，當電壓恢復正常值后，延時自動接通電路，恢復供電，有效地保護電器瞬時供電的影響，各項功能齊全。NS全自動，無需特殊操作，選擇雙光指示。

電源指示:綠色

保護指示:紅色

產品型號含義

使用說明

1,按產品標識輸入端(進)、輸出端(出)正確接線(負載功率應小于產品的額定功率)。

2產品面板上的兩個發光管指示狀態:接通電源,電源指示燈(綠色)亮,正常供電時,保護指示燈(紅色)不亮;保護狀態時,保護指示燈(紅色)亮,保護功能啟動,切斷負載電源。

注意事項

1、產品電源正常時，輸入端子先接通電源，只需延時（1分鐘）時方可通電。

2、當保護器電壓異常進入保護狀態時，只有一組內部繼電器的觸點必須正確地連接到零線（N）和相線（L），否則負載將被充電。

3、產品連接電源后，不要接觸帶電部分，以免觸電。

4、接線時務必擰緊端子螺釘。否則，會(huì )引起終端發熱，損壞產品或因接觸不良造成其他事故。

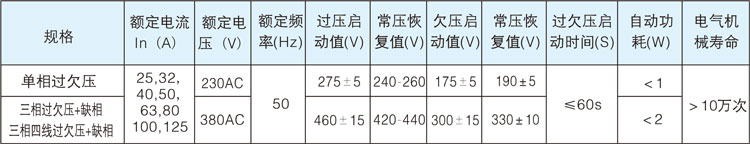

技術參數表

外形尺寸

自復式過欠壓保護器應用領域

      自復式過欠壓保護器適用單相交流電壓230V，頻段50赫茲,額定值工作電流量60A及以下的用戶或負荷。作為由中性線常見故障引起的兩相電路線過欠電流對兩相電用電量設備的保護。主要用于房屋單獨立戶箱進線或需要保護兩相電用電量設備的架空線路的保護。

自復式過欠壓保護器結構設計

       控制路線采用髙速微低功耗Cpu為核心、磁保持繼電器為主電源電路、模數化設計標準，當供電系統路線出現過壓、欠電流時，保護器能在不斷髙壓震蕩下快速、安全地剪斷電源電路，避免不正常電流打入POS機電器設備引起安全事故的發生，當電流修復標準值，保護器將在要求時間內自動接入電源電路，保證POS機電器設備在無人化情況下正常運作。

自復式過欠壓保護器特點

     1、兩相電路線發生過欠電流時剪斷路線，兩相電路線電流恢復過來經廷時后自動重置接入路線，無須人工操作。

    2、路線出現瞬態或暫態過壓時，保護器不產生誤動作。

    3、路線因為接點虛假等常見故障出現短路,或忽然關閉電源又忽然撥電話時，保護器不接入路線。

    4、路線常見故障電流為**時，保護器自身不會(huì )被受損。

    5、保護器呈反時間姿勢特點，姿勢時間≤1s。

    6、電流保護范圍：40A以下0～350V，50/60A ：0～500V。

    7、耐受性震蕩電流：4kV（符合Ⅲ類電器設備的檢測標準）。

    8、保護器有兩色led二極管標示工作態度，草綠色―正常電流標示，鮮紅色－過欠電流或廷時標示。

    9、外觀設計模數化設計，滑軌式安裝。

    10 、布線能力：25立方毫米及以下絕緣層輸電線。
