用途及適用范圍

NMCM1L系列剩余電流斷路器(以下簡稱斷路器),主要適用于交流50Hz,額定電壓400V,額定電流至800A的配電網絡(luò )中,用來對人提供間接接觸保護,也可用來防止困設備絕緣損壞,產生接地故障電流而引起的火災危險,并可用來分配電能和保護線路及電源設備的過載和短路,還可作為線路的不頻繁轉換和電動機不頻繁啟動之用。常規的帶剩余電流保護斷路器的漏電保護模塊工作電源取樣為二相,本系列斷路器為三相,若缺任一相,斷路器漏電保護模塊仍能正常工作;額定剩余動作電流IAn及斷開時間根據實際情況現場可調;當根電壓降至50V,漏電保護模塊仍然正常工作;具有漏電報警輸出功能。

產品符臺: IEC60947-2、GB14048.2標準。

型號含義說明同NMCM1,只要型號后面另加: 1(即報警又跳閘)或者1(報警不跳閘)

正常工作條件

1、周?chē)諝鉁囟壬舷薏怀^(guò)+40℃；不限不低于-5℃；24h內的平均值不超過+35℃；注;在周?chē)諝鉁囟雀哂?40℃或低于-5℃的條件下不使用的斷路器應與制造廠協商；

2、安裝地點的海拔高度不超過2000m；

3、大氣的相對濕度在周?chē)?*溫度+40℃時不超過50%；在較低的溫度下可以有較高的相對溫度(例如200℃時為90%),并考慮到溫度變化發生的產品表面的凝露；

4、安裝條件：一般應垂直安裝,也可水平安裝(橫裝)；

5、安裝類別：斷路器主電路I1類,控制電路和輔助電路為11類

6、污染等級：3級；

7、外磁場：安裝場所附近的外磁場在任何方向不超過地磁場的5倍。

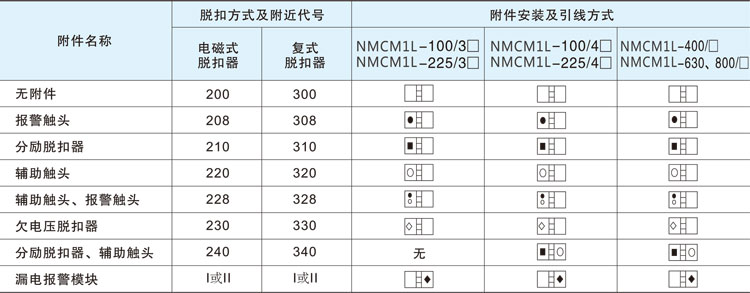

主要附件參數表

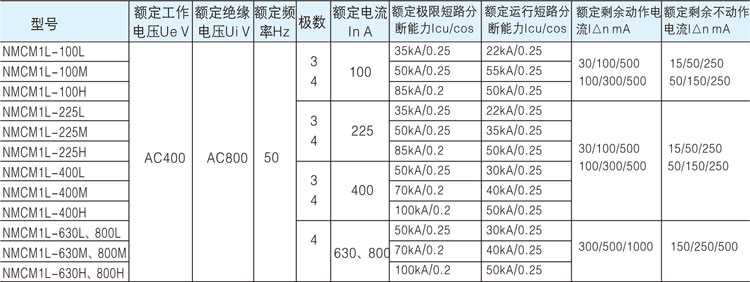

主要技術參數

外形及安裝尺寸

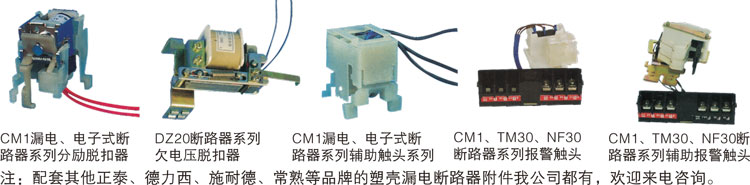

配件及附件
